一、I2S介紹

I2S(Inter—IC Sound)總線, 又稱 集成電路內置音頻總線，是飛利浦公司為數字音頻設備之間的音頻數據傳輸而制定的一種總線標準，該總線專門用于音頻設備之間的數據傳輸，廣泛應用于各種多媒體系統。它采用了沿獨立的導線傳輸時鐘與數據信號的設計，通過將數據和時鐘信號分離，避免了因時差誘發的失真，為用戶節省了購買抵抗音頻抖動的專業設備的費用。

二、I2S特點

1、支持全雙工/半雙工

2、支持主/從模式

3、和PCM相比，I2S更適合立體聲系統。當然，I2S的變體也支持多通道的時分復用，因此可以支持多聲道。

I2S主要有三個信號

1、串行始終SCLK，也叫位始終（BCLK），對應數字音頻的每一位數據，SCLK都有一個脈沖。SCLK的頻率=2 * 采樣頻率 * 采樣位深。

2、幀時鐘LRCK（也稱WS），用于切換左右聲道的數據。LRCK為‘1’表示傳輸右聲道數據，為“0”則是左聲道。LRCK的頻率 = 采樣頻率

3、串行數據（SDATA），就是用二進制補碼表示的音頻數據，（MSB ---> LSB：數據由高位到低位依次傳輸）

4、一般還有MCLK，主時鐘。

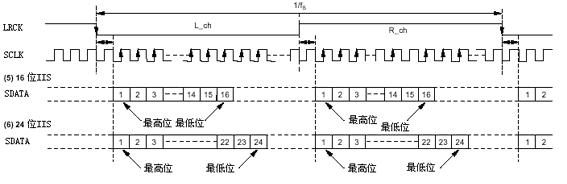

三、典型I2S信號時序圖

隨著技術的發展，也出現了很多種不同的數據格式。根據data相對于LRCK海人SCLK位置的不同，分為I2S標準格式（飛利浦規定的格式），左對齊（較少使用）和右對齊（日本格式，普通格式），發送和接收端必須使用相同的數據格式。

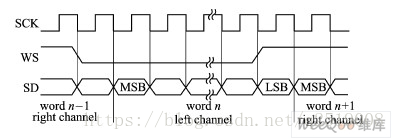

I2S標準格式：

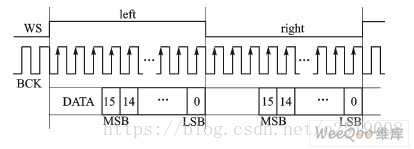

左對齊：

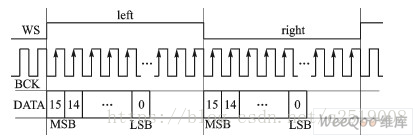

右對齊：
